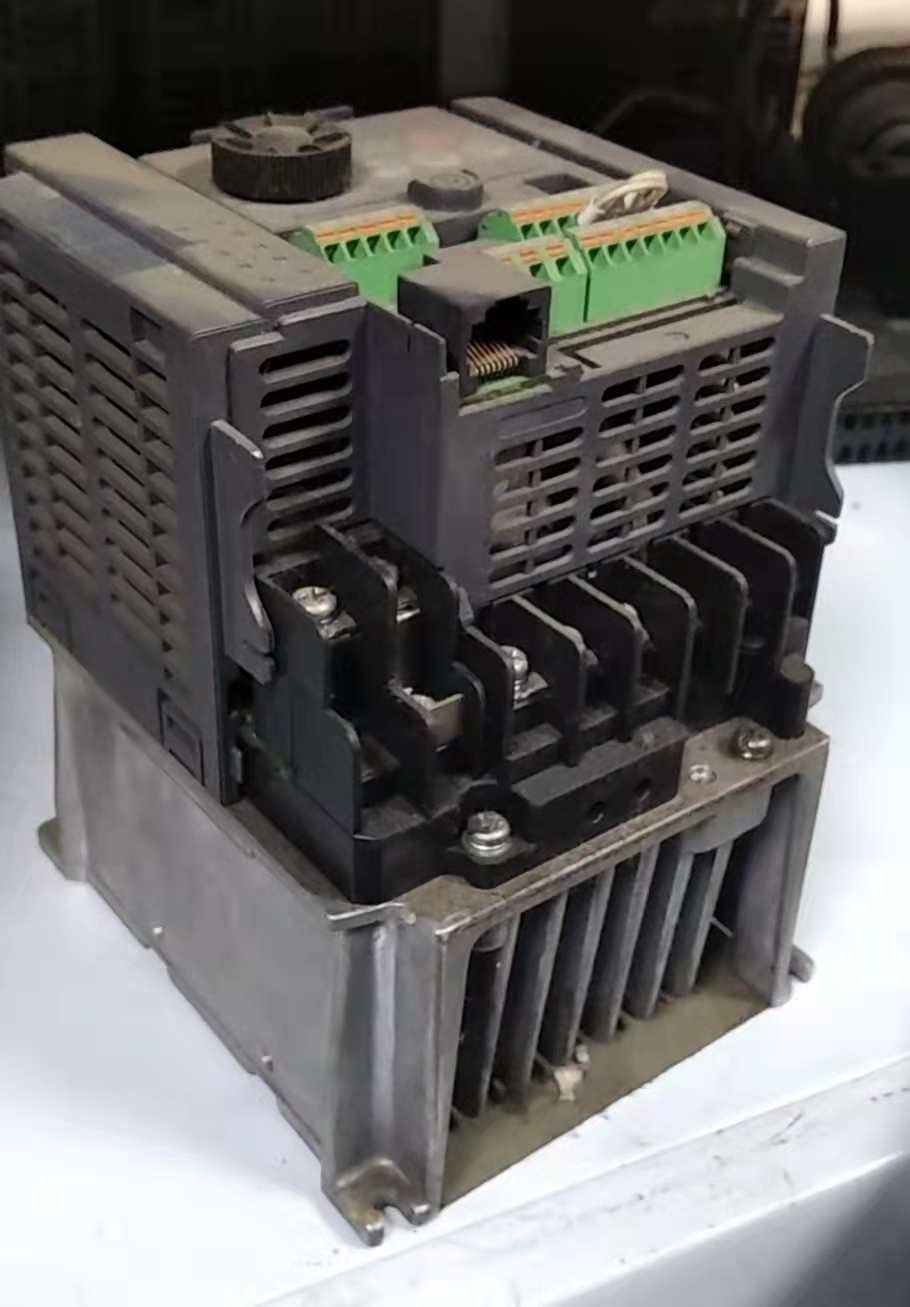

西門子440變頻器故障有哪些？
如果以上測量結果表明模塊基本沒問題，可以上電觀察。
1)上電后面板顯示[F231]或[F002](MM3變頻器)，這種故障一般有兩種可能。常見的是由于電源驅動板有問題，也有少部分是因為主控板造成的，可以先換一塊主控板試一試，否則問題肯定在電源驅動板部分了。
2)上電后面板無顯示(MM4變頻器)，面板下的指示燈[綠燈不亮，黃燈快閃]，這種現象說明整流和開關電源工作基本正常，問題出在開關電源的某一路不正常(整流二極管擊穿或開路，可以用萬用表測量開關電源的幾路整流二極管，很容易發現問題。
換一個相應的整流二極管問題就解決了。這種問題一般是二極管的耐壓偏低，電源脈動沖擊造成的。
3)有時顯示[F0022,F0001,A0501]不定(MM4)，敲擊機殼或動一動面板和主板時而能正常，一般屬于接插件的問題，檢查一下各部位接插件。也發現有個別機器是因為線路板上的阻容元件質量問題或焊接不良所致。
4)上電后顯示[-----](MM4)，一般是主控板問題。多數情況下?lián)Q一塊主控板問題就解決了，一般是因為外圍控制線路有強電干擾造成主控板某些元件(如帖片電容、電阻等)損壞所至，我分析與主控板散熱不好也有一定的關系。
但也有個別問題出在電源板上。
例如:重慶某水泥廠回轉窯驅動用的一臺MM440-200kW變頻器，由于負載慣量較大，啟動轉距大，設備啟動時頻率只能上升到5Hz左右就再也上不去，并且報警[F0001]。客戶要求到現場服務，我當時考慮認為：作為變頻器本身是沒有問題的，問題是客戶參數設置不當，用矢量控制方式，再正確設定電機的參數/模型就可以解決問題。又過了兩天客戶來電告訴我變頻器已經壞了，故障現象是上電顯示[-----]。經現場檢查分析，這種故障是因為主控板出問題造成的，因為用戶在安裝的過程中沒有嚴格遵循EMC規范，強弱電沒有分開布線、接地不良并且沒有使用屏蔽線，致使主控板的I/O口被燒毀。后來，我申請了維修服務，SFAE的工程師去現場維修，更換了一塊主控板問題解決了。
5)上電后顯示正常，一運行即顯示過流。[F0001](MM4)[F002](MM3)即使空載也一樣，一般這種現象說明IGBT模塊損壞或驅動板有問題，需更換IGBT模塊并仔細檢查驅動部分后才能再次上電，不然可能因為驅動板的問題造成IGBT模塊再次損壞！這種問題的出現，一般是因為變頻器多次過載或電源電壓波動較大(特別是偏低)使得變頻器脈動電流過大主控板CPU來不及反映并采取保護措施所造成的。
還有一些特殊故障(不常見但有一些普遍意義，可以舉一反三，希望達到拋磚引玉的效果)，例如:
6)有一臺變頻器(MM3-30KW)，在使用的過程中經?！盁o故”停機。再次開機可能又是正常的，機器拿到我這兒來以后，開始我也沒有發現問題所在。經過較長時間的觀察，發現上電后主接觸器吸合不正常--有時會掉電，亂跳。
查故障原因，結果發現是因為開關電源出來到接觸器線包的一路電源的濾波電容漏電造成電壓偏低，這時如果供電電源電壓偏高還問題不大，如果供電電壓偏低就會致使接觸器吸合不正常造成無故停機。
7)還有一臺變頻器(MM4-22KW)，上電顯示正常，一給運行信號就出現[P----]或[-----]，經過仔細觀察，發現風扇的轉速有些不正常，把風扇拔掉又會顯示[F0030]，在維修的過程中有時報警較亂，還出現過[F0021\F0001\A0501]等。在我先給了運行信號然后再把風扇接上去就不出現[P----]，但是，接上一個風扇時，風扇的轉速是正常的，輸出三相也正常，第二個風扇再接上時風扇的轉速明顯不正常。于是我分析問題在電源板上。結果是開關電
源出來的一路供電濾波電容漏電造成的，換上一個同樣的電容問題就解決了。
8）在某鋼鐵廠有一臺75kW的MM440變頻器，安裝好以后開始時運行正常，半個多小時后電機停轉，可是變頻器的運轉信號并沒有丟失卻仍在保持，面板顯示[A0922]報警信息（變頻器沒有負載），測量變頻器三相輸出端無電壓輸出。將變頻器手動停止，再次運行又回復正常。正常時面板顯示的輸出電流是40A-60A。過了二十多分鐘同樣的故障現象出現，這時面板顯示的輸出電流只有0.6A左右。經分析判斷是驅動板上的電流檢測單元出了問題，更換驅動板后問題解決。
總結以上，大的原器件如IGBT功率模塊出問題的比例倒是不多，正如我前面在西門子通用變頻器的特點里所說的，因為一些低端的簡單原器件問題和裝配問題引發的故障比例較多，如果有圖紙和零件，這些問題便不難解決而且費用不高，否則解決這些問題還是不容易的。最簡單的辦法就是換整塊的線路板！
西門子440故障處理
1.西門子440變頻器常見故障處理
F0001
過流
?電動機的功率(P0307)與變頻器的功率(P0206)不對應。
?電動機的導線短路。
?有接地故障。
檢查以下各項：1.電動機的功率(P0307)必須與變頻器的功率(P0206)相
對應。2.電纜的長度不得超過允許的最大值。3.電動機的電纜和電動機內部不得有短路或接地故障。4.輸入變頻器的電動機參數必須與實際使用的電動參數相對應。5.輸入變頻器的定子電阻值(P0350)必須正確無誤。6.電動機的冷卻風道必須通暢，電動機不得過載。
F0002過電壓
?直流回路的電壓(r0026)超過了跳閘電平(P2172)
?由于供電電源電壓過高，或者電動機處于生制動方式下引起過電
壓。
?斜坡下降過快，或者電動機由大慣量負載帶動旋轉而處于再生制動狀態下。
檢查以下各項：
1.電源電壓(P0210)必須在變頻器銘牌規定的范圍以內。
2.直流回路電壓控制器必須有效（P1240)，而且正確地進行了參數
化。
3.斜坡下降時間(P1121)必須與負載的慣量相匹配。
4.要求的制動功率必須在規定的限定值以內。
F0003欠電壓
?供電電源故障。
?沖擊負載超過了規定的限定值。
檢查以下各項：1.電源電壓(P0210)必須在變頻器銘牌規定的范圍以內。2.檢查電源是否短時掉電或有瞬時的電壓降低。
F0004
變頻器過溫
?冷卻風量不足。
?環境溫度過高。
檢查以下各項：1.變頻器運行時冷卻風機必須正常運轉。2.調制脈沖的頻率必須設定為缺省值。3.環境溫度可能高于變頻器的允許值。
P0949=1：整流器過溫。P0949=2：運行環境過溫。P0949=3：電子控制箱過溫。
F0005變頻器I2T過熱保護
?變頻器過載。
?工作/間隙周期時間不符合要求。
?電動機功率（P0307）超過變頻器的負載能力(P0206)。
檢查以下各項：
1.負載的工作/間隙周期時間不得超過指定的允許值。
2.電動機的功率(P0307)必須與變頻器的功率（P0206）相匹配。
F0011電動機過溫(反應OFF1)
?電動機過載
檢查以下各項：1.負載的工作/間隙周期必須正確。2.標稱的電動機溫度超限值(P0626-P0628)必須正確。3.電動機溫度報警電平(P0604)必須匹配。
