2.三菱FR-A500系列變頻器
(I）系統組成圖4為三菱FR-A500系列變頻器的系統組成。i亥變頻器既可以通過2、5端，用CNC系統輸出的模擬信號來控制電動機的轉速，也可通過撥碼開關的編碼輸出或CNC系統的數字信號輸出至RH、RM和RL端，通過變頻器的參數設置，實現從最低速到最高速的變速，，圖5為數字控制的變頻調速框圖。
在圖4中．電源側交流電抗器的作用是減小輸入電流的高次諧波，直流電抗器是用于功率因素校正，有時為了減小電動機的振動和噪聲，在變頻器和電動機之間加入降低噪聲用的電抗器。為防止變頻器對周圍控制設備的干擾，必要時在電源側選用無線電干擾（RFI）抑制電抗器。圖5中，Ro的作用是限制起功時的大電流，閉合電源后，延時觸點KA閉合或晶閘管VT導通
l報警指示燈（ALARM)
2電￥指示燈
3、7交流電抗器
4交流接觸器
5.斷路器
6拆卸式編程器面極
8.速度應制信號
9.模式鍵
IO.顯示LEDx4f!I.
II.單位指水
中虛線部分）．將R.，垣路lRb為能耗制動電阻，制動時，異步電動機進入發電狀態，通過逆變器的結流二極管向電容C充電‘吁中間直流回路電壓（通稱粟升電壓）升高到一定限制｛直時，通過某升限制電路使開關器件飛，導通．將電動機釋放功能消耗在制動電阻RI，、為便于散熱．制功電阻器常作為附件單獨裝在變頻器外，走子也流旦旦直流回路I氈流檢測是為了補償定子電！王十分重要，是因?yàn)樵谇袛嚯娫春?，高壓幢幢器的放電速度較慢，由于電壓較高，故對人體有危險所以，在調試和維

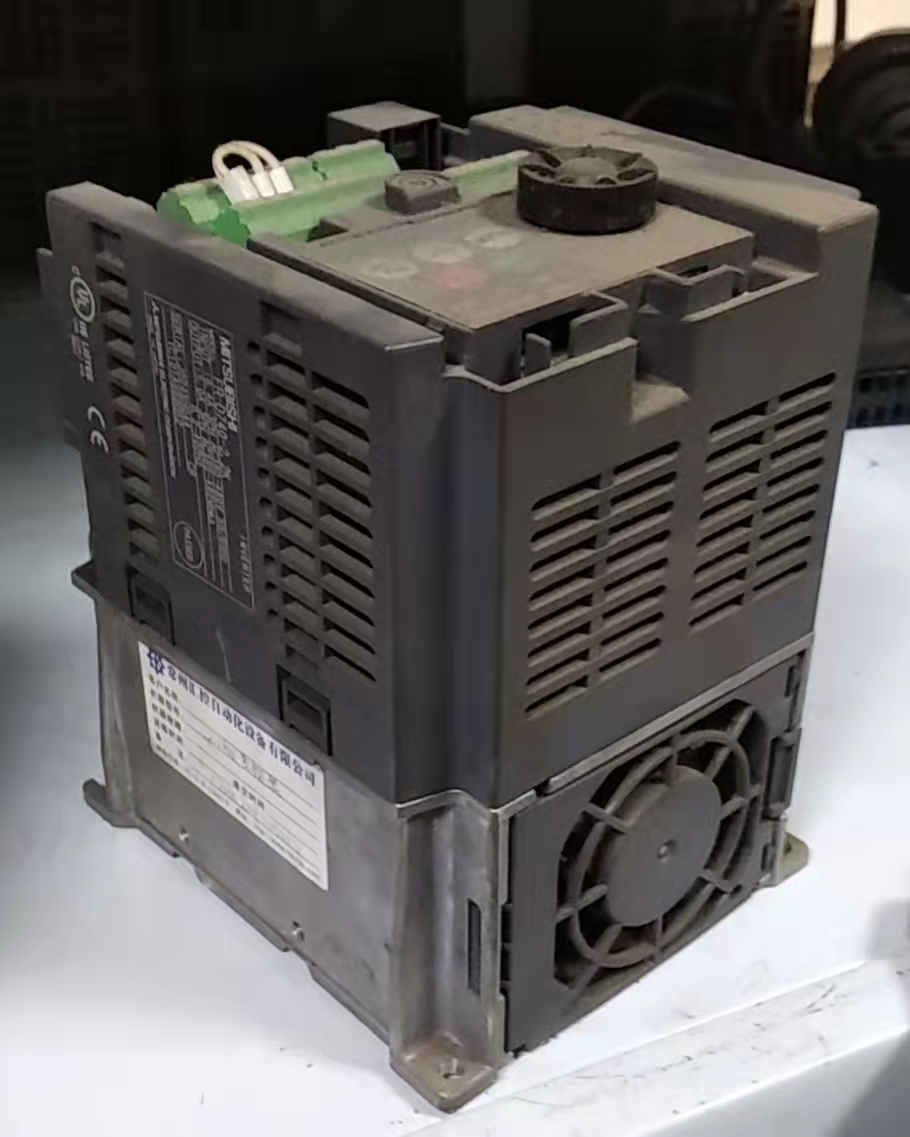

淺談變頻器維修幾種方法
利用變頻技術對交流電機進行調速不僅在性能指標上遠超過傳統的直流調速，而且在諸多方面都優于直流電動機調速。因此，在各個領域，變頻器都得到了廣泛的使用。然而變頻器中同自然界中的萬事萬物一樣，存在著老化和壽命期限的問題，在長期的運行過程中變頻器中的元器件不可避免地會因?yàn)楦鞣N原因出現這樣或那樣的故障。
快速地對變頻器進行修復不是一件容易的事情，它所涉及知識面較寬、專業性也比較強。維修人員要想快速地提高維修水平，不但要有一定的理論基礎，而且還必須有大量的實踐經驗。筆者結合幾個具體的維修案例，介紹幾種變頻器維修實用方法。
1逐步縮小法
所謂逐步縮小法，就是通過對故障現象進行分析、對測量參數做出判斷，把故障產生的范圍一步一步地縮小，最后落實到故障產生的具體電路或元器件上。它實質上是一個肯定、否定、再肯定、再否定，最后做到肯定（判定）的判斷過程。
例如一臺變頻器通電后，發現操作盤上無顯示。首先判斷肯定是元直流供電（可用萬用表測量其直流電源電壓），進一步檢查，發現高壓指示燈是亮的（測量PN電壓進一步證實），否定主回路高壓電路的故障，肯定了開關電驚中給操作盤供電的一路電源有問題。測i亥路電源的交流電壓正常，無直流輸出，又無短路現象，就可以斷定是該電源電路的整流管損壞。
這個例子采用的是典型的逐步縮小法。它的整個過程就是通過分析和參數測量，判斷、肯定、否定幾個回合，最后確定是整流管損壞。
2順藤摸瓜法
所謂順藤摸瓜法就是根據變頻器工作原理，順著故障現場，沿著信號通路，逐步深入，直達故障發生點，
最終尋找到故障產生部位的→種方法。例如一臺變頻器輸出電壓三相不平衡。這種故障
顯然是由2種可能性造成的。一種可能是逆變橋內6個單元中至少有1個單元損壞（開路），另一種可能是6組驅動信號中至少有1組損壞。假設已確定有1個逆變單元元驅動信號，進一步確定驅動電路中故障的
修時，每次關機后．必須｛等電慣、顯示完全熄滅．方可觸摸接線部分l
＠變頻器的預置設定變頻器和主軸電動機配用時，需根據主軸加工的特性和要求，預先進行→系列的設定，如加減速時間等戶設定的方法是通過編程器上的鍵盤和數碼管顯示將參數輸入或修改σ首先按下模式轉換開關．使變頻器進入編程模式。按數字鍵或數字增減
鍵（L,鍵和v鍵），選擇需進行預置的功能碼u按讀出鍵或設定鍵，讀出i亥功能的原設定數據（或數據碼）如需修改．則通過數字鍵或數字增減鍵來修改設定數據。按寫入鍵或設定鍵，將修改后的數據寫入lk口頂置尚未結束．則轉入第二步，對其他功能進行設定「l如預置已經完了，則按模式選擇鍵．｛吏變頻器進入運行模式，電動機就可以起動了c
產生部位，可采用順藤摸瓜法來尋找。具體到這個例子，可從上而下地查，即從驅動信號的源、頭，也就是CPU的輸出端起往下查。
CPU輸出有信號時檢查光捐輸入端有無信號，若無信號，則CPU到光桶輸入端有斷線現象。若有信號，則要檢查光相輸出端，查看光藕輸出端有無信號。若無信號，則表明光藕損壞。若有信號，則再檢查放大電路的輸入端和輸出端，若輸入端有信號而輸出端無信號，則表明故障產生在放大電路，或放大管或相關元器件損壞。然后進一步落實就很容易了。
當然也可以從下向上來查，即從驅動信號輸出端開始，也就是逆變器件的控制端往上查。逆變器件控制端無驅動信號，檢查放大電路的輸出端，有信號則表明放大電路與逆變器件控制端有斷電現象。若無信號則再檢查放大電路的輸入端，輸入端有信號則表明放大管或相關元器件損壞，若仍無信號此時檢查光櫚輸出端看看有無信號。若有信號，則放大電路輸入端與光櫚輸出端有斷線現象。若無信號則繼續向上檢查光桐輸入端看看有無信號。若此時有信號，則表明可能是光桐損害或輸出端電源不正常。若光藕輸入端元信號而CPU輸出端有信號，則CPU與光稠輸入端之間有斷線現象，或光櫚輸入端直流電源不正常。
3直接切入法
所謂直接切入法，就是根據故障現象直接判斷故障位置，更換故障元器件，快速排出故障。對于基本原理、各電路工作原理和作用、各元器件的作用等理論方
應用?交流一一戰談變頻器維修的幾種實用方法機床電器2012.6面掌握的比較扎實又有豐富的修理經驗、修理水平較高的人員，通常采用直接切入法。另外，對于一些比較典型的故障也可以采用直接切入法來處理。
例如一臺安川I616PC5型變頻器接通電源后，操作盤上無任何顯示，但高壓指示燈亮，且其它低壓直流供電正常。根據工作原理我們判斷，這種現象說明開關電源電路工作正常，只是提供給操作盤電源這一路。根據圖1開關電源部分電路圖，我們確定為電源側有短路現象，懷疑可能是濾波電容器老化損壞導致電源側短路，直接更換新電容，短路現象消除。接通變頻器電源，發現這一路仍元直流電壓，結合原理分析，疑為整流二極管損壞開路，更換整流二極管后，這一路直流電壓正常，變頻器恢復正常。工作電路原理如圖1所示。
如果維修人員對變頻器各部分的原理很熟悉，根據此臺變頻器元顯示故障，直接就可以判斷出來這是由于提供給操作盤的低壓直流供電這路電源出了問題。然后再確定是由于濾波電容老化損壞短
