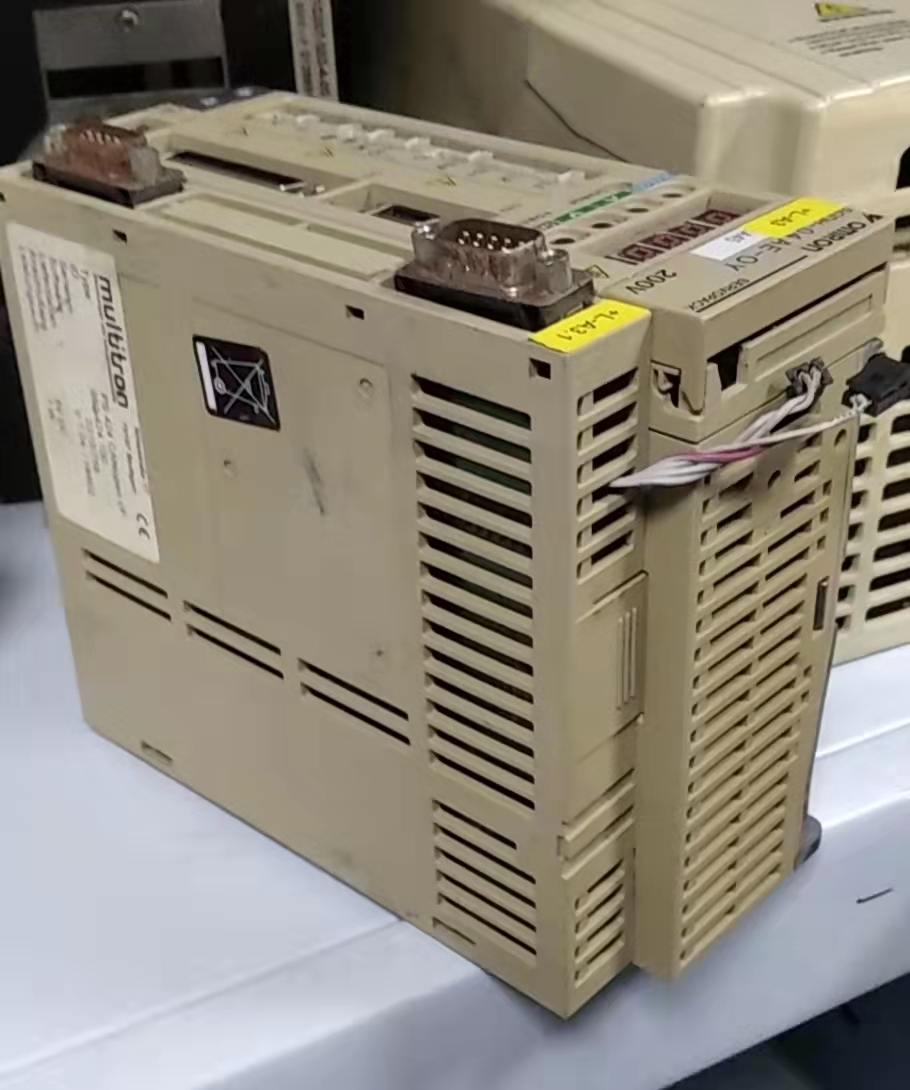

變頻器維修檢測常用方法
如果是變頻器出現故障，如何去判斷是哪一部分問題，在這里略作介紹。
一、靜態測試
1、測試整流電路
找到變頻器內部直流電源的P端和N端，將萬用表調到電阻X10檔，紅表棒接到P，黑表棒分別依到R、S、T，應該有大約幾十歐的阻值，且基本平衡。相反將黑表棒接到P端，紅表棒依次接到R、S、T，有一個接近于無窮大的阻值。將紅表棒接到N端，重復以上步驟，都應得到相同結果。如果有以下結果，可以判定電路已出現異常，A.阻值三相不平衡，可以說明整流橋故障。B.紅表棒接P端時，電阻無窮大，可以斷定整流橋故障或起動電阻出現故障。
2、測試逆變電路
將紅表棒接到P端黑表棒分別接U、V、W上，應該有幾十歐的阻值，且各相阻值基本相同，反相應該為無窮大。將黑表棒接到N端，重復以上步驟應得到相同結果否則可確定逆變模塊故障
二、動態測試
在靜態測試結果正常以后，才可進行動態測試，即上電試機。在上電前后必須注意以下幾點:
1、上電之前，須確認輸入電壓是否有誤，將380V電源接入220V級變頻器之中會出現炸機（炸電容、壓敏電阻、模塊等）。
2、檢查變頻器各接插口是否已正確連接，是否有鏍絲松動，連接異常有時可能導致變頻器出現故障，嚴重時會出現炸機等情況。
3、上電后檢測故障顯示內容并初步斷定故障及原因。
4、如未顯示故障首先檢查參數是否有異常并將參數復歸后進行空載(不接電機)情況下啟動變頻器并測試U、V、W三相輸出電壓值。如出現缺相、三相不平衡等情況則模塊或驅動板等有故障
5、在輸出電壓正常（無缺相、三相平衡）的情況下，帶載測試。測試時，最好是滿負載測試。
三、故障判斷
1、整流模塊損壞
一般是由于電網電壓或內部短路引起。在排除內部短路情況下，更換整流橋。在現場處理故障時，應重點檢查用戶電網情況，如電網電壓，有無電焊機等對電網有污染的設備等。
2、逆變模塊損壞
一般是由于電機或電纜損壞及驅動電路故障引起。在修復驅動電路之后，測驅動波形良好狀態下，更換模塊。在現場服務中更換驅動板之后，還必須注意檢查馬達及連接電纜。在確定無任何故障下，運行變頻器。
3、上電無顯示
一般是由于開關電源損壞或預充電電路損壞使直流電路無直流電壓引起，如啟動電阻損壞，也有可能是面板損壞。
4、上電后顯示過電壓或欠電壓
一般由于輸入缺相，電路老化及電路板受潮引起。找出其電壓檢測電路及檢測點，更換損壞的器件。
5、上電后顯示過電流或接地短路
一般是由于電流檢測電路損壞。如霍爾元件、運放等。
6、啟動顯示過電流
一般是由于驅動電路或逆變模塊損壞引起。
7、空載輸出電壓正常帶載后顯示過載或過電流
該種情況一般是由于參數設置不當或驅動電路老化模塊損傷引起。
變頻器控制回路的抗干擾措施
變頻器由主回路和控制回路兩大部分組成,由于主回路的非線性工作狀態（開關動作），變頻器本身就是諧波干擾源，所以對電源側和輸出側的設備會產生影響。與主回路相比，變頻器的控制回路卻是小能量、弱信號回路，極易遭受其它裝置產生的干擾，造成變頻器無法工作。因此，變頻器在安裝使用時，必須對控制回路采取抗干擾措施。
一.變頻器的基本控制回路
同外部進行信號交流的基本回路有模擬與數字兩種：
（1）4~20mA電流信號回路（模擬）；0~5V/0~10V電壓信號回路（模擬）。
（2）開關信號回路，變頻器的開停指令、正反轉指令等（數字）。
外部控制指令信號通過上述基本回路導入變頻器，同時干擾源也在其回路上產生干擾電勢，以控制電纜為媒體入侵變頻器。
二.干擾的基本類型及抗干擾措施。
（1）靜電耦合干擾：指控制電纜與周圍電氣回路的靜電容耦合，在電纜中產生的電勢。
措施：
A：加大與干擾源電纜的距離，達到導體直徑40倍以上是，干擾程度就不大明顯。
B：在兩電纜間設置屏蔽導體，再將屏蔽導體接地。
（2）靜電感應干擾：指周圍電氣回路產生的磁通變化在電纜中感應出的電勢。干擾的大小取決干擾源電纜產生的磁通大小，控制電纜形成的閉環面積和干擾源電纜與控制電纜間的相對角度。
措施：
A：一般將控制電纜與主回路電纜或其它動力電纜分離鋪設，分離距離通常在30cm以上（最低為10cm），分離困難時，將控制電纜穿過鐵管鋪設。
B：將控制導體絞合，絞合間距越小，鋪設的路線越短，抗干擾效果越好。
（3）電波干擾：指控制電纜成為天線，由外來電波在電纜中產生電勢。
措施：
同（1）和（2）所述。必要時將變頻器放入鐵箱內進行電波屏蔽，屏蔽用的鐵箱要接地。
（4）接觸不良干擾：指變頻器控制電纜的電接點及繼電器觸點接觸不良，電阻發生變化在電纜中產生的干擾。
措施：
A：對繼電器觸點接觸不良，采用并聯觸點或鍍金觸點繼電器或選用密封式繼電器。
B：對電纜連接點應定期做擰緊加固處理。
（5）電源線傳導干擾：指各種電氣設備從同一電源系統獲得供電時，由其它設備在電源系統直接產生電勢。
措施：
變頻器的控制電源由另外系統供電；在控制電源的輸入側裝設線路濾波器；裝設絕緣變壓器，且屏蔽接地。
（6）接地干擾：指機體接地和信號接地。對于弱電壓電流回路及任何不合理的接地均可誘發的各種意想不到的干擾，比如設置兩個以上接地點，接地處會產生電位差，產生干擾。
措施：
A：速度給定的控制電纜取1點接地，接地線不作為信號的通路使用。
B：電纜的接地在變頻器側進行，使用專設的接地端子，不與其它接地端子共用
并盡量減少接地端子引接點的電阻，一般不大于100d。
三.其它注意事項
（1）裝有變頻器的控制柜，應盡量遠離大容量變壓器和電動機。其控制電纜線路也應避開這些漏磁通大的設備。
（2）弱電壓電流控制電纜不要接近易產生電弧的斷路器和接觸器。
（3）控制電纜建議采用1.25mm2或2mm2屏蔽絞合絕緣電纜。
（4）屏蔽電纜的屏蔽要連續到電纜導體同樣長。電纜在端子箱中連接時，屏蔽端子要互相連接。
