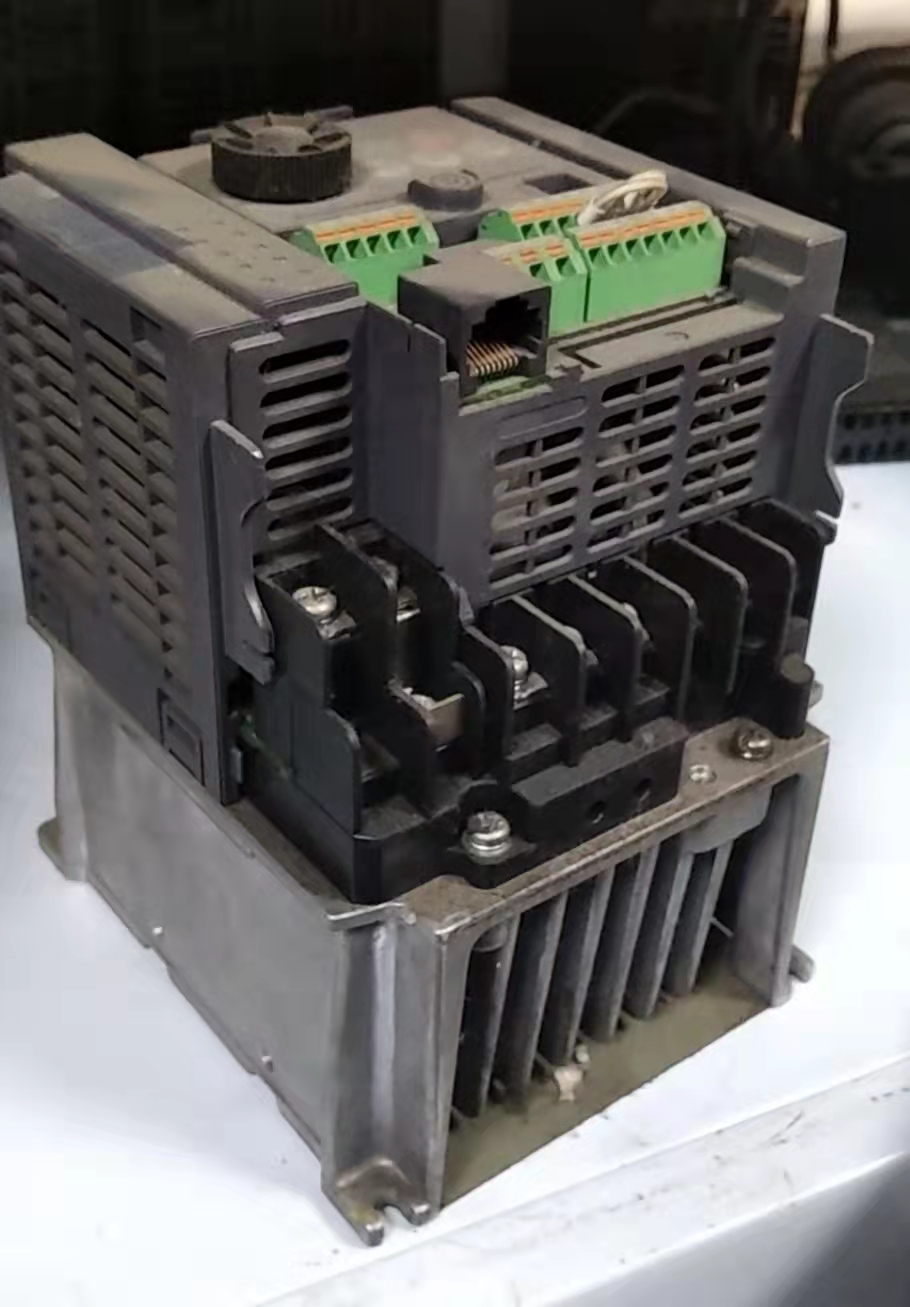

ABB變頻器故障排除方法
一．日常維護
1．注意事項
操作人員必須熟悉變頻器的基本工作原理、功能特點，具有電工操作基本知識。在對變頻器進行檢查保養之前，必須在設備總電源全部切斷，并且等待變頻器放電結束之后進行。
2．日常檢查事項
變頻器上電之前應先檢查周圍環境的溫度及濕度，溫度過高會導致變頻器過熱報警，嚴重時會直接導致變頻器功率器件損壞、電路短路；空氣過于潮濕會導致變頻器內部直接短路。在變頻器運行時要注意其冷卻系統是否正常，如：風道排風是否流暢，風機是否有異常聲音。變頻器散熱效果如何將直接影響變頻器的正常運行，變頻器的排風系統如風扇旋轉是否流暢，進風口是否有灰塵及堵塞物都是日常檢查不可忽略的地方。此外日常檢查還要注意：電動機是否過熱，有異味；變頻器及電機是否有異常響聲；變頻器面板電流顯示是否偏大或電流變化幅度太大，輸出UVW三相電壓與電流是否平衡等
3．定期保養
清掃空氣過濾器冷卻風道及內部灰塵。檢查螺絲釘、螺栓以及即插件等是否松動，相間電阻是否有短路現象，正常應大于幾十兆歐。導體及絕緣體是否有腐蝕現象，如有要及時用酒精擦拭干凈。在條件允許的情況下，要用示波器測量開關電源輸出各路電壓的平穩性，測量驅動電路各路波形的方波是否有畸變。UVW相間波形是否為正弦波。
接觸器的觸點是否有打火痕跡，嚴重的要更換同型號或大于原容量的新品；確認控制電壓的正確性，進行順序保護動作試驗；確認保護顯示回路無異常；確認變頻器在單獨運行時輸出電壓的平衡度。
建議定期檢查，應一年進行一次。
4．備件的更換
變頻器由多種部件組成，其中一些部件經長期工作后其性能會逐漸降低、老化，這也是變頻器發生故障的主要原因，為了保證設備長期的正常運轉，下列器件應定期更換：
⑴冷卻風扇
變頻器的功率模塊是發熱最嚴重的器件，其連續工作所產生的熱量必須要及時排出，一般風扇的壽命為10kh~40kh。按變頻器連續運行折算為2~3年就要更換一次風扇。
⑵濾波電容
中間直流回路濾波電容，又稱電解電容，其主要作用就是平滑直流電壓，吸收直流中的低頻諧波，它的連續工作產生的熱量加上變頻器本身產生的熱量都會加快其電解液的干涸，直接影響其容量的大小。正常情況下電容的使用壽命為5年。建議每年定期檢查電容容量一次，一般其容量減少20％以上應更換。
二．故障排除
根據變頻器發生故障或損壞的特征，一般可分為兩類；一種是由于使用環境惡劣，高溫、導電粉塵引起的短路、潮濕引起的絕緣降低或擊穿等突發故障（嚴重時，會出現打火、爆炸等異?，F(xiàn)象）。這類故障
發生后，一般會使變頻器無任何顯示，其處理方法是先對變頻器解體檢查，重點查找損壞件，根據故障發生區，進行清理、測量、更換，然后全面測試，再恢復系統，空載試運行，觀察觸發回路輸出側的波形，當6組波形大小、相位差相等后，再加載運行，達到解決故障的目的；另一類是在運行中頻繁出現的自動停機現象，并伴隨著一定的故障顯示代碼，其處理措施可根據隨機說明書上提供的指導方法，進行處理和解決。這類故障一般是由于變頻器運行參數設定不合適，或外部工況、條件不滿足變頻器使用要求所產生的一種保護動作現象。第一類故障：
主電路故障
根據對變頻器實際故障發生次數和停機時間統計，主電路的故障率占60%以上；運行參數設定不當，導致的故障占20%左右；控制電路板出現的故障占15%；操作失誤和外部異常引起的故障占5%。從故障程度和處理困難性統計，此類故障發生必然造成元器件的損壞和報廢。是變頻器維修費用的主要消耗部分。
