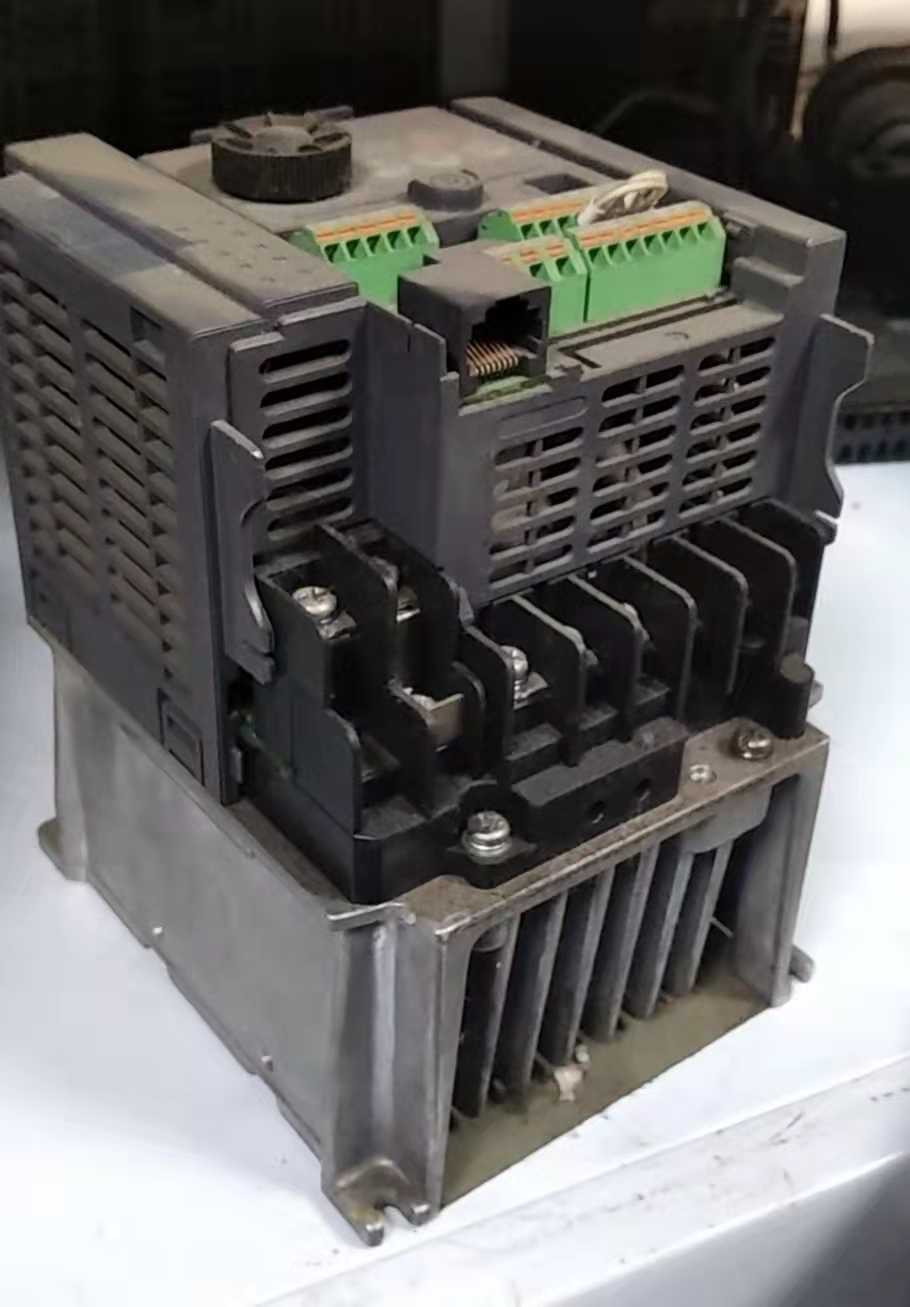

變頻器的6個常見故障及解決方法變頻器通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備，隨著工業自動化程度的不斷提高，得到了非常廣泛的應用。那么關于變頻器的常見故障有哪些，又該怎么解決呢?
問題1：主板與PLC通訊故障
故障現象：
1)變頻器觸摸屏報主板與PLC通訊故障，PPI電纜接收燈RX燈滅或不閃爍。主板各個電源指示燈熄滅。高壓電仍加在模塊輸入，模塊輸出封鎖。
2)變頻器觸摸屏報主板與PLC通訊故障，PPI電纜發送燈TX燈滅或不閃爍。
3)觸摸屏報主板與PLC通訊故障，PPI電纜電源燈POW不亮。
故障原因：
1)、變頻器在運行過程中由于主板的供電開關電源PW1或者主板上的直流電源部分故障，導致整個主板的電源失電，IGBT開關信號
停止。因此報出主板與PLC通訊故障;模塊封鎖輸出;同時由于主板失電，故障跳閘信號無法發出，高壓電一直加在模塊上。
2)主板接收不到PLC發送的通訊信號，PLC本身通訊部分有問題。
解決方法
1)在DCS給定信號到主板信號采集回路之間加裝一只有源隔離變送器。
2)把變頻器117號功能參數(給定頻率閥值)由0改為30，無須加裝隔離變送器。
問題2：頻率給定變頻器不響應
1)遠方DCS給定一定頻率，變頻器觸摸屏接受到頻率后不進行轉速調節。
故障原因：
PLC判斷系統處于“遠控”方式時，主控才能接受到遠方4~20ma信號進行頻率調節。因此出現DCS給定頻率系統不調速的主要原因?yàn)?/span>
1)主控接受的控制方式(功能號207)不對;2)面板控制方式下的頻率給定模式(功能號208)不對。
解決方法
1)旋動控制柜門上的旋動按鈕，使功能號207為1，即遠控方式。
2)選擇面板控制方式下的頻率給定模式，功能號為1，即模擬輸入AI頻率給定。
問題3：“請合高壓”問題
故障現象：
1)變頻器在由“系統就緒”狀態變?yōu)椤罢?qǐng)合高壓”狀態，過程變化延時只設定了60S，在斷開高壓60S以后，“請合高壓”上傳到DCS，操作人員重新將高壓合上，導致16個模塊保險燒毀。
2)變頻器由于用戶拒絕引入“請合高壓”狀態到DCS系統，在因其他設備故障而引起變頻器高壓斷掉后，操作人員沒按規程延時300S后再合高壓，而是緊急搶合變頻器高壓開關，導致其中16個模塊保險燒毀。
故障原因：
由于變頻器高壓掉電后，模塊中電容里邊的電不能立即放掉，需要一定的時間，此時重新合上高壓，導致短路，將保險燒毀。
解決方法
1)將“系統就緒”狀態到“請合高壓”狀態時間設為300S。
2)現場安裝調試一定要將“請合高壓”信號接入用戶DCS系統，并讓熱工在合閘回路中做好聯鎖保護。
問題4：系統輸出過流、過載
故障現象：
1)變頻器正常運行過程系統輸出過流或輸出過載故障，導致變頻器重故障停機。
2)變頻器在升速過程中系統輸出過載或系統過流故障停機
3)變頻器在啟動過程中報變頻器輸出過流。
故障原因：
1)變頻器在正常運行過程中突然輸出過載或過流可能的原因是母線電壓波動，突加大負載的啟動，或者變頻輸出電流采樣回路故障引起變頻電流采集過大。
2)電流傳感器故障或者主板信號采集回路故障，導致變頻器誤動作。
3)變頻器在升速過程中輸出過載或過流主要是因?yàn)樯贂r(shí)間過快。
4)由于變頻器啟動過程負載(主要是風機由于對側風機作用處于反轉)處于墮轉狀態或者電機負載處于堵轉。
解決方法
1)正常過程中變頻器突然過載過流主要是確認是什么原因引起的跳閘，如果是電網變化或負載突變引起就重新啟動變頻器，如果是變頻器采集回路本身故障引起就要檢查相應的連線和霍爾傳感器。
